Qu'est-ce que la cartographie moteur?

Vous en entendez parler très souvent de la cartographie moteur qui est une expression très utilisée dans le domaine de l’automobile.

Mais à quoi correspond ce terme ?
Un fichier de gestion moteur qui est composé de table de consigne de l'ECU qui est en quelque sorte un automate qui gère le bon fonctionnement du moteur. Ce fichier et composé de valeurs de consignes fixées dans des tables ou "cartes"; d'où l'expression est issue.

Mais pourquoi gérer le moteur ?
Le système de gestion du moteur doit réguler en permanence le moment d’allumage, la quantité de carburant injecté et le moment d’injection. Sur certains véhicules automobiles, même la position de l’arbre à cames est régulée de manière électronique. Afin de permettre tout cela, les moteurs modernes incluent de nombreux capteurs et actionneurs. Ceux-ci mesurent la quantité d’air aspiré par le moteur, la température du liquide de refroidissement, la température extérieure, la position de la pédale d’accélération, la vitesse de conduite, le nombre de tours et la quantité d’oxygène restant dans les gaz d’échappement déterminant généralement l’accélération et les performances.

Comment marche la cartographie moteur?

Pour faire simple, le calculateur est un régulateur. Il définit les valeurs de consigne en fonction des conditions d’utilisation (charge moteur, température, taux O² résiduel, etc) et en fonction de la demande du conducteur (position du pied sur l’accélérateur). Il contrôle les valeurs obtenues par rapport aux valeurs de consigne via les capteurs placés sur le moteur, l’échappement, le système d’injection, le système d’admission d’air,… et ajuste en permanence les valeurs telles que la quantité d’injection, le moment d’injection (avance, temps d’ouverture des injecteurs), la pression d’air, la position de l’EGR, etc. Sans ce boitier, le moteur ne peut pas fonctionner.

Et la «reprogrammation de la cartographie » dans tout cela ?
C'est la définition de nouvelles valeurs de consignes à l'intérieur des cartes ainsi que de nouvelles limites (ex : limite de couple).

Quel sont les buts de la cartographie moteur ?
Généralement ce qui est recherché est une augmentation de couple et de puissance ainsi que la réduction de consommation qui en découle.

Un très faible pourcentage des sociétés qui proposent un service de reprogrammation développent eux-mêmes leurs propres fichiers. Il est important de choisir une société où tous les fichiers sont développés sur mesure et pas simplement fourni par d'autres et flashés sans aucune possibilité d'adaptation ni contrôle sérieux.

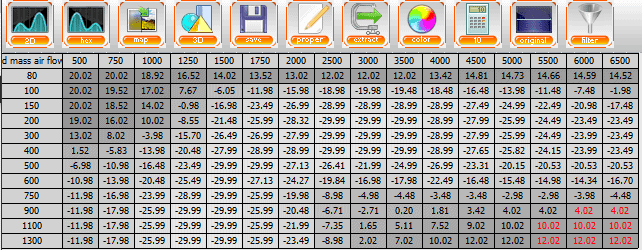

Il y a des milliers de cartes dans un fichier de gestion et il est indispensable de bien les connaître. Veuillez trouver ci-dessous quelques exemples de cartes composant le software de gestion moteur :

map3

Sans de solides connaissances de ce que l'on fait, on ne peut s'y retrouver, vous comprendrez dès lors pourquoi les personnes qui développent ces programmes sont si rares et pourquoi beaucoup de sociétés préfèrent modifier rapidement un plus grand nombre de véhicules en achetant des programmes déjà développés par un fournisseur.
